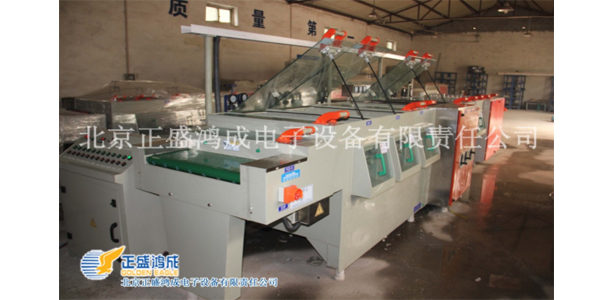

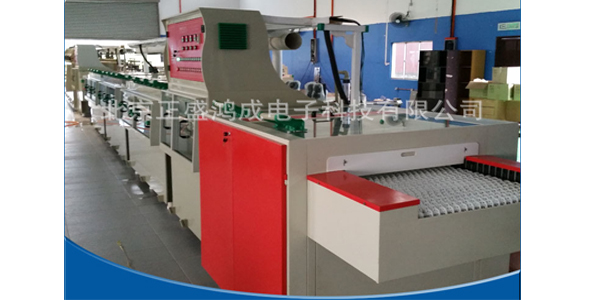

专业PCB线路板显影 蚀刻 脱模 OSP防氧化 除油清洗 前后处理设备

（可根据客户需求定制，厂家直销，质量保证，可考察，价格从优）

另：

1、我公司免费提供全套工艺技术培训，保证用户快速投产。

2、提供全套PCB单面板、双面板线路板制板生产线。

工艺流程：（供参考 ）

入料（450mm）--蚀刻1,2（2000mm）--压力水洗（1000mm）--目检（300mm）-脱模（2000mm）--压力水洗（1500mm）--冷风干燥（500mm）--热风烘干（1000mm）--出料(450mm)

技术参数：

设备型号： GE-SK-9
功 率： 25.5KW/380V/50HZ
工作宽度： 650mm
工作高度： 850mm (+/－50mm 可调)
工件厚度： 0.2~3.2mm
工作温度： 35~55 ℃
蚀 刻 泵: 4KW*2台
清 洗 泵： 1.1KW*4台
加 热 管： 3KW*2根
冷 却 管： 两组钛管
脱 模 泵： 4KW*2台
冷/热鼓风机： 950W/950W
机器尺寸： 12500*1650*1700mm

设备结构：
1、本机选用14㎜玻璃纤维，40mm 的滚片传动轴距,能重载100kg以上的重量，且板料传送平稳。
2、传送齿轮采用优质PVDF材质，耐磨性强，传送平稳可靠。
3、传送电机选用变频传送电机（速度可根据实际需要进行调控）。
4、整条线喷嘴采用快拆式扇形喷嘴，以交错式排列，可使板面每个部分都能够被均匀的喷射到，以便充分的发生作用，采用快拆式也方便维护，更换。
5、排气装置采用集中式一条主排气管，置于机组顶部。
6、排水部分为集中式一条主排药水管及一条主排污水管，置于机组后下方，方便维护，整台机均采用回圈式排水，由机尾至机头排放，以便节约用水。
7、控制电箱为独立体式结构，便于操作。
8、线路控制部分采用集中式一条主线槽吊顶式走线，置于机组上方。
9、机器入板段安装有急停控制，在生产过程中若有异常情况发生可及时按下急停开关。
10、清水洗部分都配有电磁阀开关控制，并配有流量计，可自动控制喷淋，并可调节用水量。
12、本机在压力控制部分均采用隔膜压力表和优质管件，使压力控制更精确、可靠。
13、整台机组机盖均采用可揭式加强筋PP顶盖。
14、过滤装置均采用辅缸过滤网。
